| Размер стола, мм | 1050×500 |
|---|---|
| Т-образные пазы (ширина х кол-во х расстояние) | 18х5х100 |
| Максимальная нагрузка на стол, кг | 650 |
| Перемещения по осям X/Y/Z, мм | 800/550/550 |
| Расстояние от торца шпинделя до стола, мм | 100-650 |
| Конус шпинделя | BT40 |
| Мощность шпинделя, кВт | 7.5/11 |
| Скорость вращения шпинделя, Об/мин | 10000 |
| Ускоренная подача, м/мин | 36 |
| Скорость резания, мм/мин | 1-12000 |
| Точность позиционирования, мм | ±0.003/300 |
| Точность повторения, мм | ±0.003 |
| Габариты (ДхШхВ), мм | 2750х2180х2500 |
| Масса, кг | 6000 |

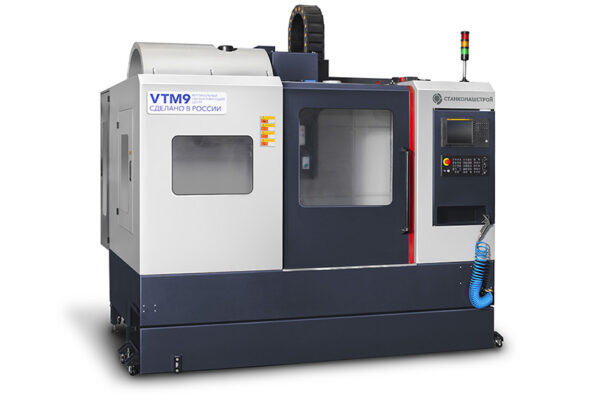

Вертикальные обрабатывающие центры VTM предназначены для фрезерования и сверления по трем или четырем координатным осям. Прочная литая станина обеспечивает минимизацию вибраций и максимальную стабильность при высокопроизводительной обработке. Направляющие способны выдерживать большую нагрузку, обеспечивают прочность и высокую надежность станка. Жесткий шпиндель гарантирует высокопроизводительную обработку деталей.
Направляющие скольжения на осях X, Y, Z
Станки обладают большой жесткостью, высокой точностью, производительностью, надежностью, большим крутящим моментом и широким диапазоном параметров обработки. Позволяют производить обработку заготовок сложной формы, такие как 2-х мерные и 3-х мерные вогнутые/выпуклые формы и углубления. Станки подходят для мелкосерийного, серийного и массового производства сложной продукции, либо для крупносерийного производства, если они установлены в поточную линию. Использование данных станков может сократить расходы на техническое обслуживание, сократить время подготовки к производству, гарантировать качество продукции и повысить производительность. Возможно оснащение устройствами автоматизации, такими как роботами, накопителями и т.п.

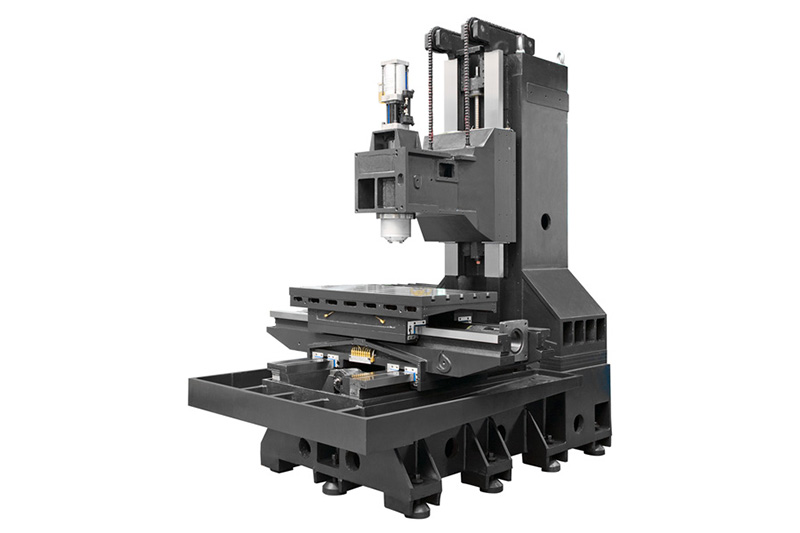

Станина
Станина отливается из чугуна марки СЧ35. На станине располагаются шлифованные направляющие скольжения, что придает станку улучшенные свойства при высокопроизводительном фрезеровании.
Колонна
Колонна крепится к станине и обеспечивает вертикальное перемещение шпинделя. На колонне располагаются направляющие скольжения, по которым перемещается шпиндельный узел.
Салазки
Салазки перемещаются по станине. На поверхностях соприкасающихся с направляющими станины наклеен антифрикционный материал, который уменьшают коэффициент трения между направляющими скольжения. Это дает возможность более плавного перемещения салазок по станине.
Стол
Стол по направляющим скольжения перемещается по салазкам. На столе наклеены антифрикционные накладки, которые уменьшают коэффициент трения, что увеличивает плавность перемещения при обработке. Это особенно важно при обработке точных деталей. СтанкоМашСтрой» имеет возможность изготовить любую конфигурацию стола по требованию клиента.

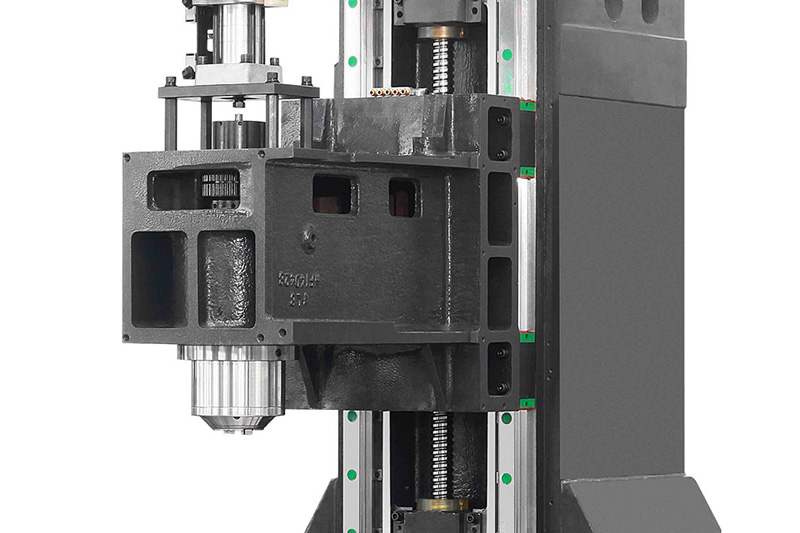

Корпус шпинделя
Корпус шпинделя перемещается по колонне. Представляет из себя специально рассчитанную коробчатую форму, которая воспринимает основные усилия от режимов резания.
ШВП
Большие винты ШВП (Ø45мм) с преднатягом закрепленные с 2 сторон на осях X/Y. Минимальное термическое расширение достигается применением ШВП с преднатягом закрепленных с обеих сторон. По обеим сторонам расположены высокоточные (Р4) радиально-упорные подшипники, охлаждаемые принудительно, для увеличения срока службы.
Магазин инструмента
Магазин инструмента вертикального типа, имеет 24 позиции для инструмента.
Шпиндель
Шпиндель Cells (производство Тайвань) оснащен 4 рядами радиально-упорных подшипников (класс точности P4) для минимальной термической деформации.
