| Максимальный диаметр обработки над станиной, мм | 500 |
|---|---|
| Максимальный диаметр обработки над суппортом, мм | 280 |
| Максимальная длина обработки, мм | 1000, 1500 |
| Максимальная длина обточки с одного установа, мм | 870, 1370 |

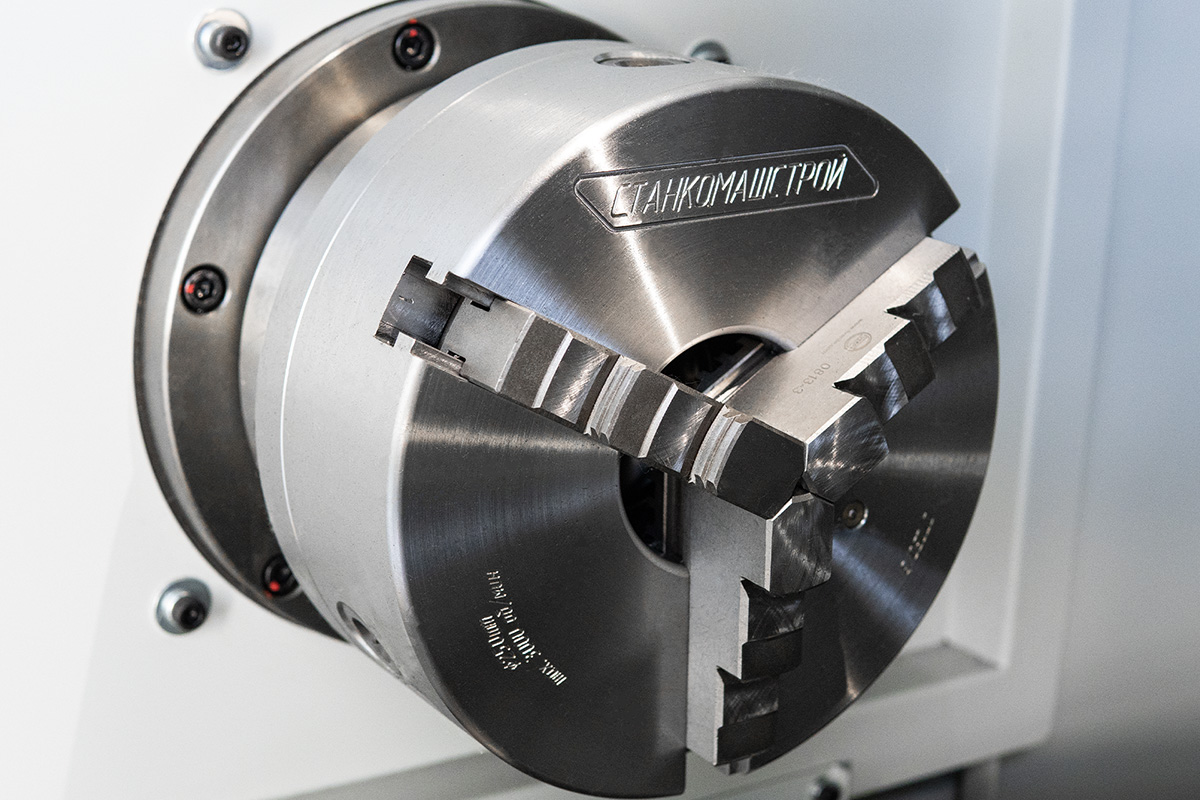

| Диаметр патрона, мм | 250 |
| Диаметр отверстия в шпинделе, мм | 77 |
| Передний конец шпинделя | ISO702/I A2-8 |
| Скорость вращения шпинделя, Об/мин | 21-1620 (H: 162-1620, M: 66-660, L: 21-210) |
| Мощность главного двигателя, кВт | 7.5 |
| Максимальный крутящий момент шпинделя, Нм | 800 |
| Максимальный ход пиноли задней бабки, мм | 150 |
| Диаметр пиноли задней бабки, мм | 75 |
| Конус пиноли задней бабки | МТ №5 |
| Инструментальная головка, позиций | 6 |
| Сечение резца, мм | 25х25 |
| Перемещение по осям X/Z, мм | 275/900 (1400) |
| Скорость перемещений суппорта X/Z, м/мин | 6/12 |

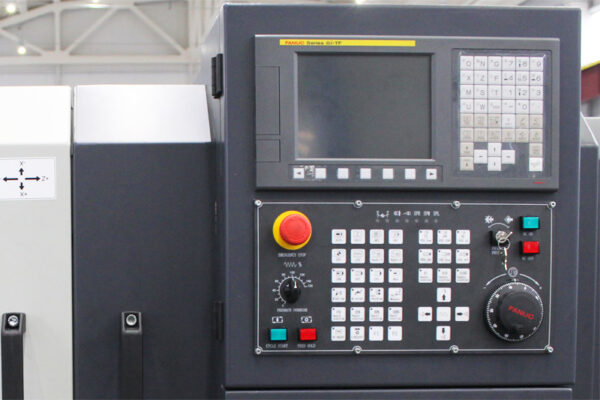

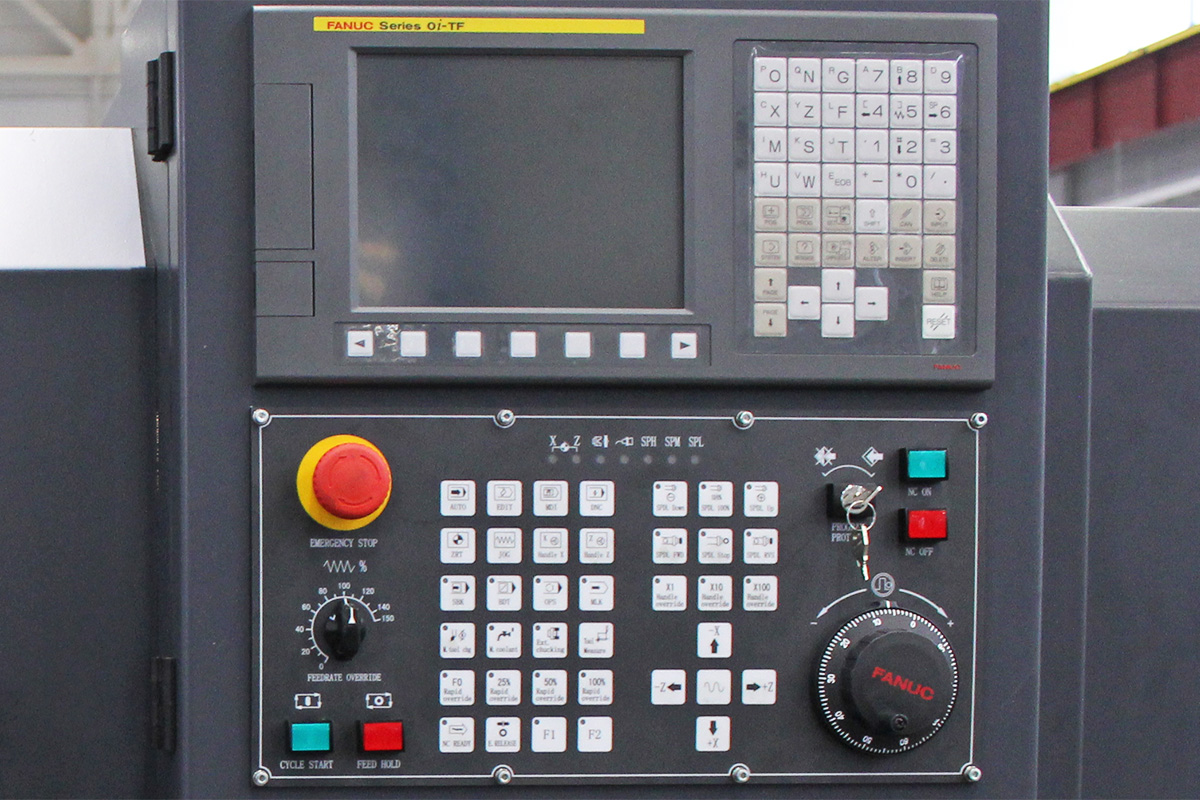

| Система ЧПУ | Fanuc 0i TF5, NC201M, Siemens 808D |
| Габариты (ДхШхВ), мм | 2500/3000х1370х1690 |
| Масса, кг | 3100, 3150 |

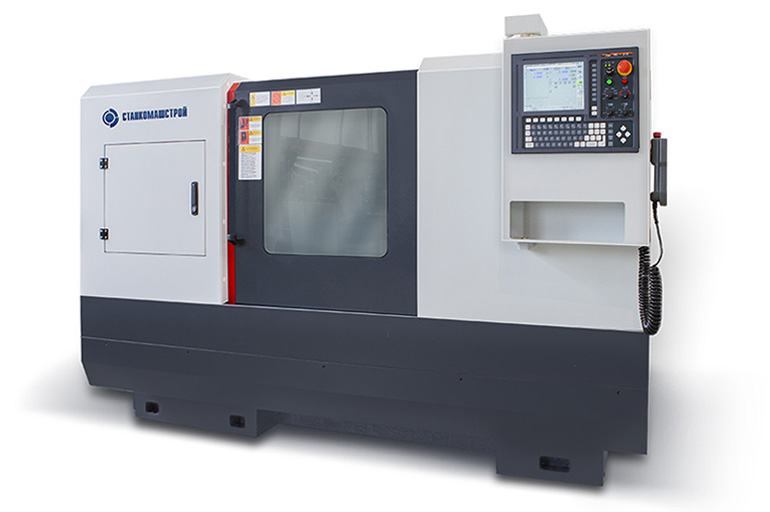

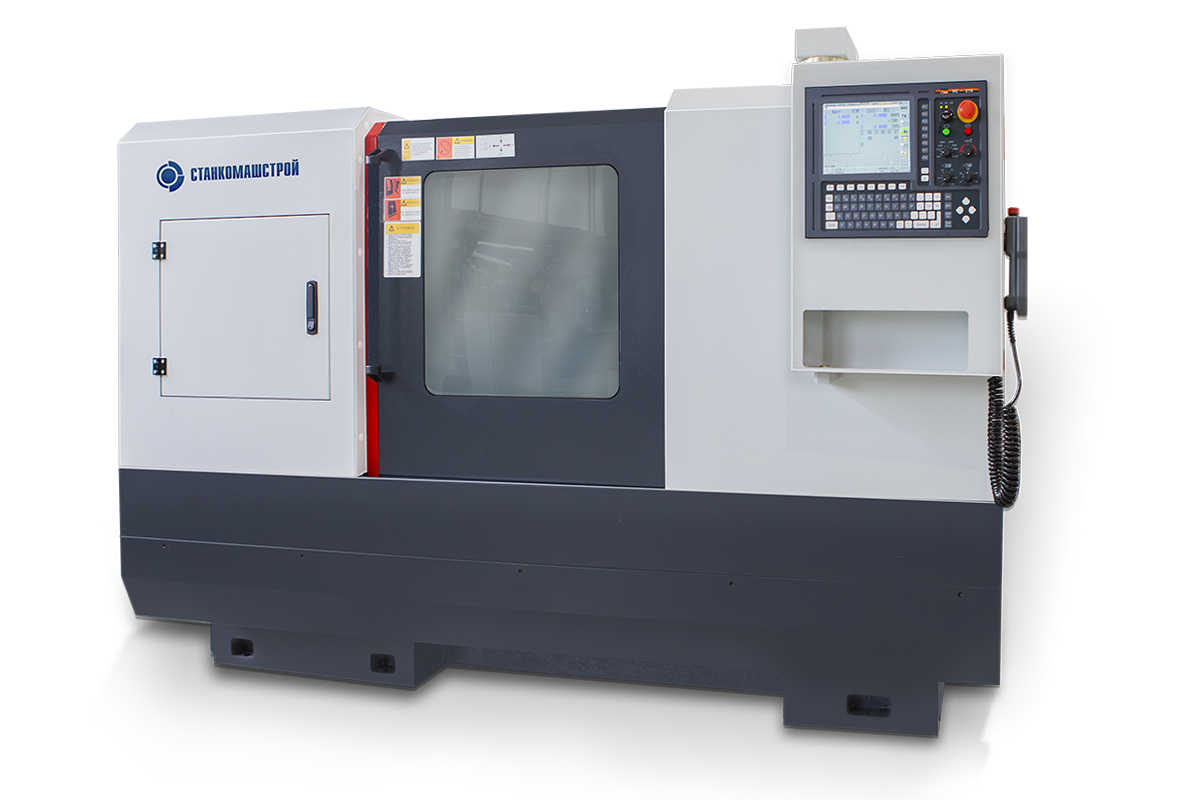

Станки предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатным осям. Прекрасно подходят для использования в среднем и мелкосерийном производстве. На станках можно производить точение, растачивание, обработку конических и фасонных поверхностей, подрезку торцов, проточку канавок, нарезание резьбы, обработку деталей типа крышек, фланцев, втулок, валов, коротких осей, стаканов, полумуфт, обработку внутренних поверхностей осевым инструментом. Станки обладают классом точность Н по ГОСТу и большой эффективностью, имеют программируемую инструментальную головку.

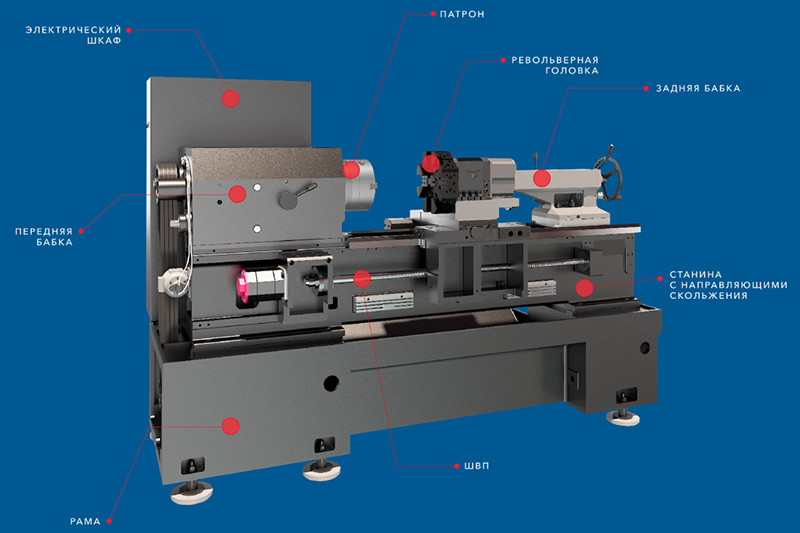

Рама
Отливается из чугуна марки СЧ20 и представляет из себя единое основание, которое при проектировании проходило расчет на прочность и жесткость. Масса рамы от 900 до 1400 кг в зависимости от длины станка.
Станина
Станина отливается из чугуна марки СЧ25, обладает повышенной жесткостью. На станине крепятся почти все элементы станка, отвечающие за формообразование, изготовляемых на станке деталей.
Направляющие станины
Одни из самых точных поверхностей всего станка. Механическая обработка и закалка направляющих осуществляется на производственных площадях компании «СтанкоМашСтрой». Направляющие имеют оптимальные значения точности, твердости и жесткости.

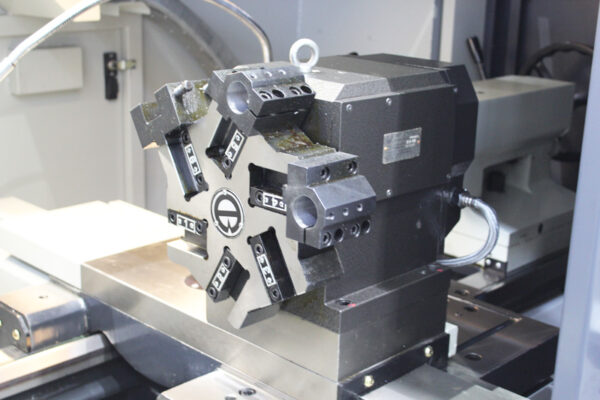

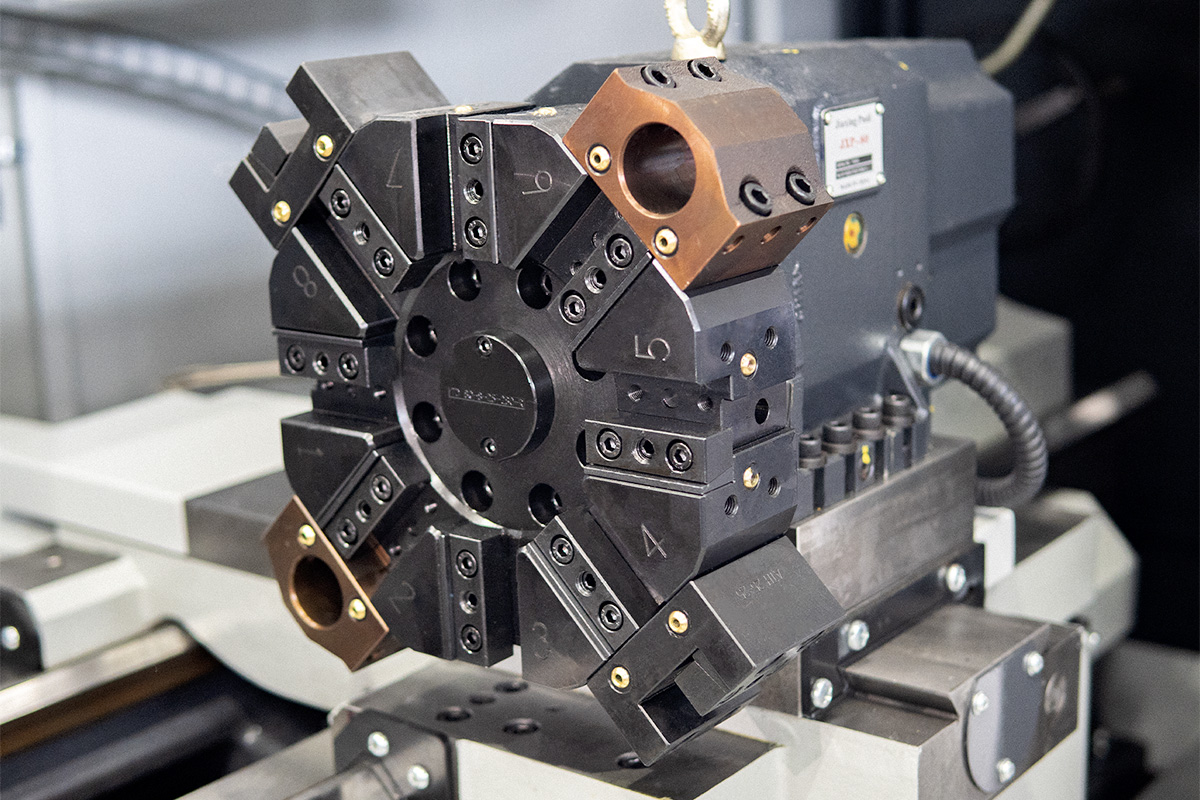

Револьверная головка
В базовую комплектацию станка входит 6-позиционная электромеханическая револьверная головка, которая обеспечивает превосходную скорость смены инструмента при оптимальной стоимости. Головка оснащена муфтой для быстрой и плавной индексации инструмента. По запросу клиента возможна установка хорошо зарекомендовавшей себя 8-позиционной револьверной головки. Данная головка расширяет технологические возможности, по сравнению с базовым вариантом, и обеспечивает подачу СОЖ через блоки непосредственно в зону резания.
Задняя бабка
Задняя бабка — это многофункциональный узел, предназначенный для фиксации обрабатываемой заготовки, а также установки осевого режущего инструмента.
