| Максимальный диаметр обработки над станиной, мм | 360 |
|---|---|
| Максимальный диаметр обработки над суппортом, мм | 150 |
| Максимальная диаметр обрабатываемой детали, мм | 220 |
| Максимальная длина обработки, мм | 750 |
| Максимальная длина обточки с одного установа, мм | 540 |
| Диаметр патрона, мм | 200 |
| Диаметр отверстия в шпинделе, мм | 57 (механический патрон) |
| Передний конец шпинделя | D тип No.6 |
| Скорость вращения шпинделя, Об/мин | 140-3000 |
| Мощность главного двигателя, кВт | 5.5 |
| Диаметр пиноли задней бабки, мм | 55 |
| Ход пиноли, мм | 120 |
| Конус пиноли задней бабки | МТ №4 |
| Инструментальная головка, позиций | 6 |
| Сечение резца, мм | 25х25 |
| Перемещение по осям X/Z, мм | 150/550 |
| Скорость перемещений суппорта X/Z, м/мин | 6/8 |
| Точность позиционирования, мм | 0.03 |
| Система ЧПУ | Fanuc Oi-TF5 |
| Габариты (ДхШхВ), мм | 2150х1260х1600 |
| Масса, кг | 2000 |

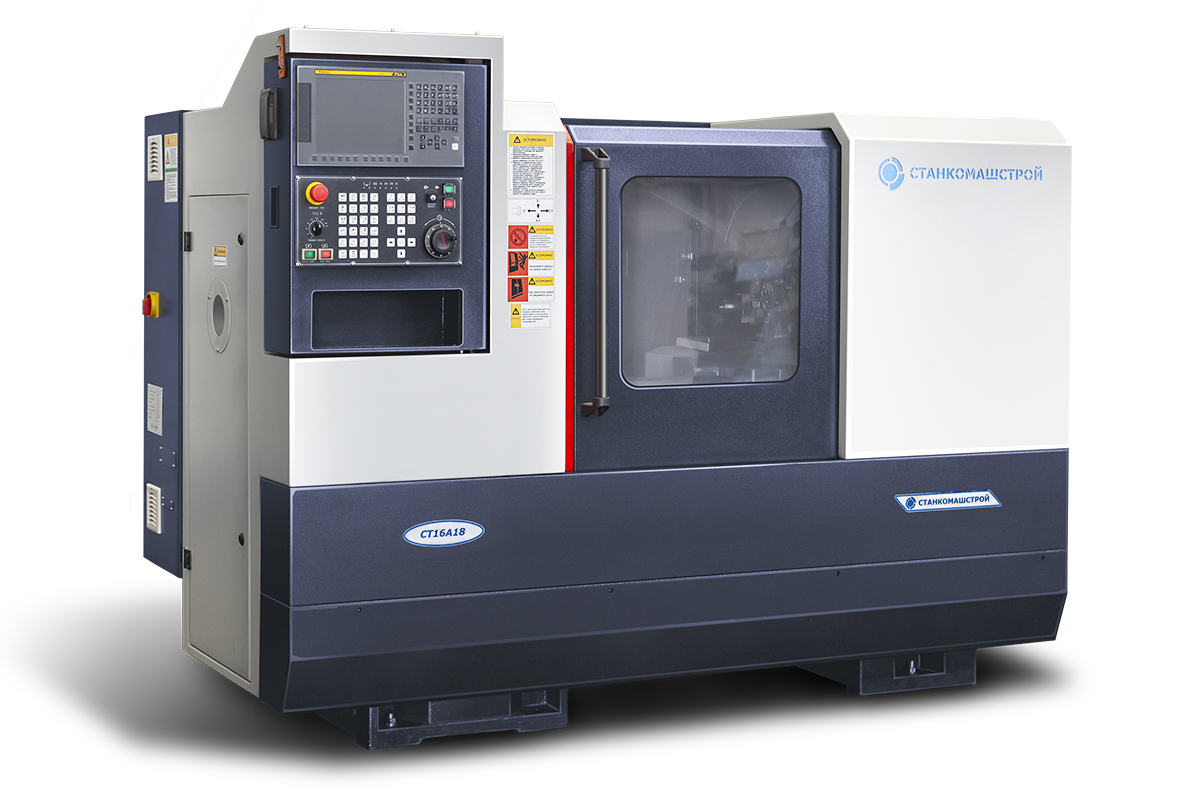

Станок прекрасно подходит для использования в среднем и мелкосерийном производстве. Станок соответствует классу точности Н по ГОСТу, обладает большой эффективностью, имеет программируемую инструментальную головку. Позволяет обрабатывать заготовки диаметром до 360 мм и длиной до 750 мм.
От 4 500 000 ₽
Станина
Станина отливается из чугуна марки СЧ25, обладает повышенной жесткостью. На станине крепятся почти все элементы станка, отвечающие за формообразование, изготовляемых на станке деталей.
Направляющие станины
Одни из самых точных поверхностей всего станка. Механическая обработка и закалка направляющих осуществляется на производственных площадях компании «СтанкоМашСтрой». Направляющие имеют оптимальные значения точности, твердости и жесткости.

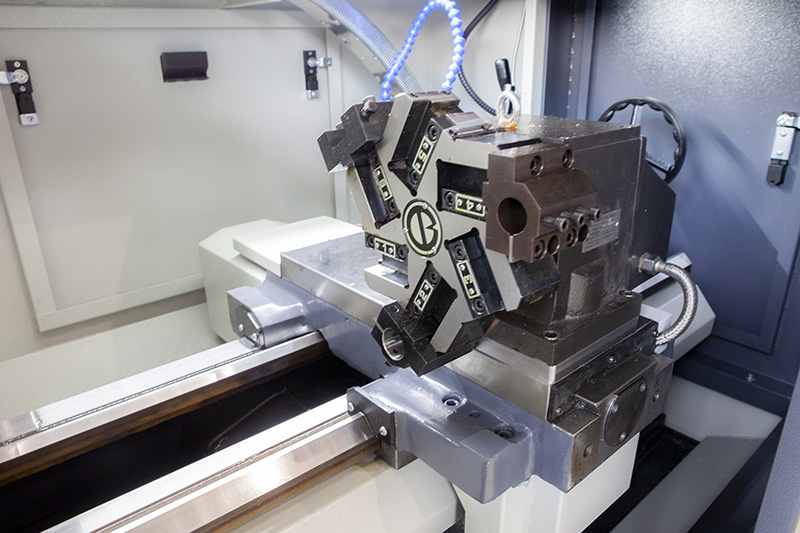

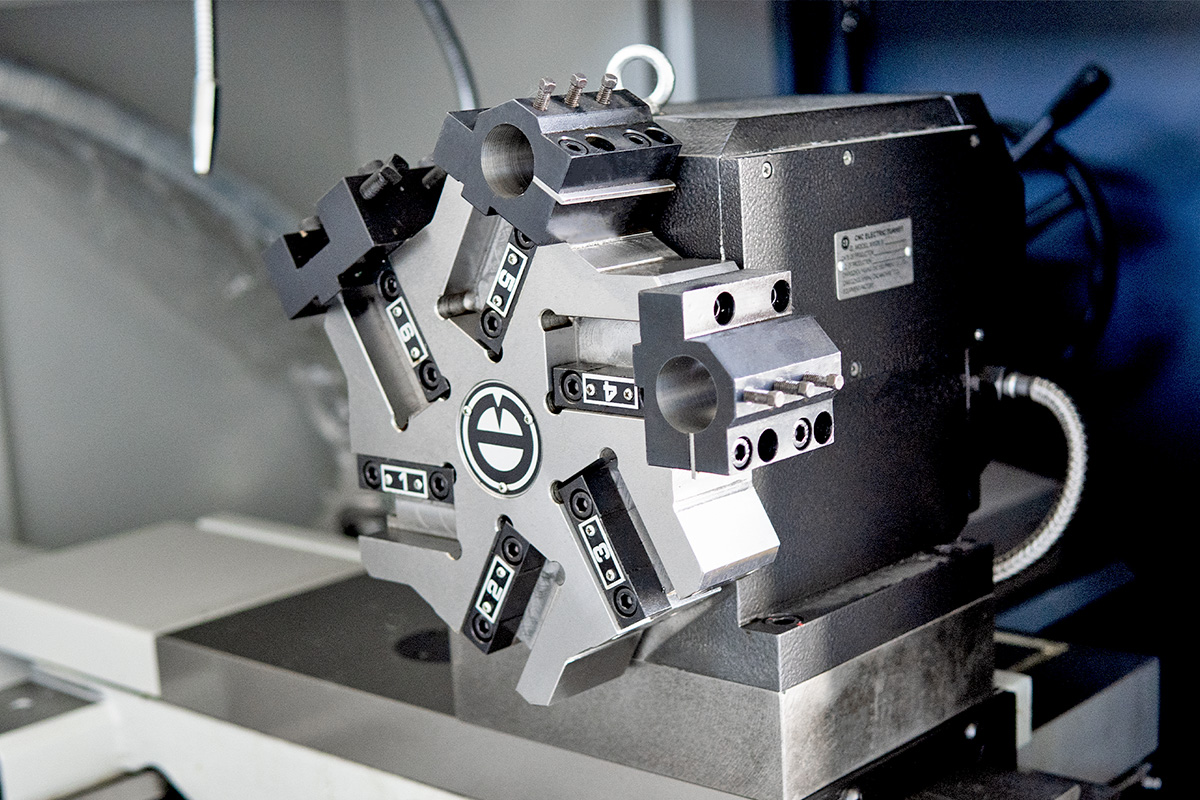

Револьверная головка
В базовую комплектацию станка входит 6-позиционная электромеханическая револьверная головка, которая обеспечивает превосходную скорость смены инструмента при оптимальной стоимости. Головка оснащена муфтой для быстрой и плавной индексации инструмента.
По запросу клиента возможна установка хорошо зарекомендовавшей себя 8-позиционной револьверной головки. Данная головка расширяет технологические возможности, по сравнению с базовым вариантом, и обеспечивает подачу СОЖ через блоки непосредственно в зону резания.

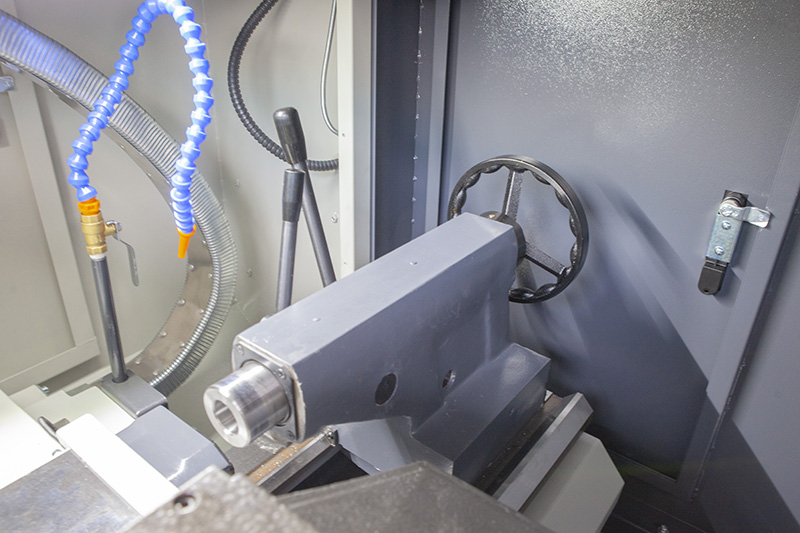

Задняя бабка
Задняя бабка – это многофункциональный узел предназначенный для фиксации обрабатываемой заготовки, а также установки осевого режущего инструмента.
ШВП (Шарико-винтовая передача)
ШВП предназначена для преобразования вращательно движения от двигателя подач в поступательное движение суппорта. В нашем станке применяются ШВП 3 и 5 класса точности.

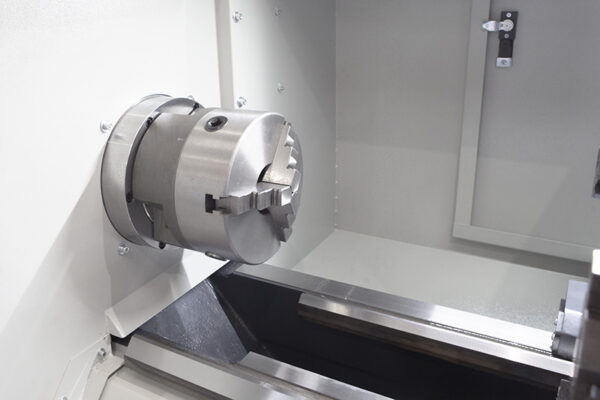

Патрон
Стальной 3-х кулачковый патрон D250 обеспечивает зажим заготовки. «СтанкоМашСтрой» – единственный в России производитель патронов, что подтверждено заключением Министерства промышленности и торговли Российской Федерации.

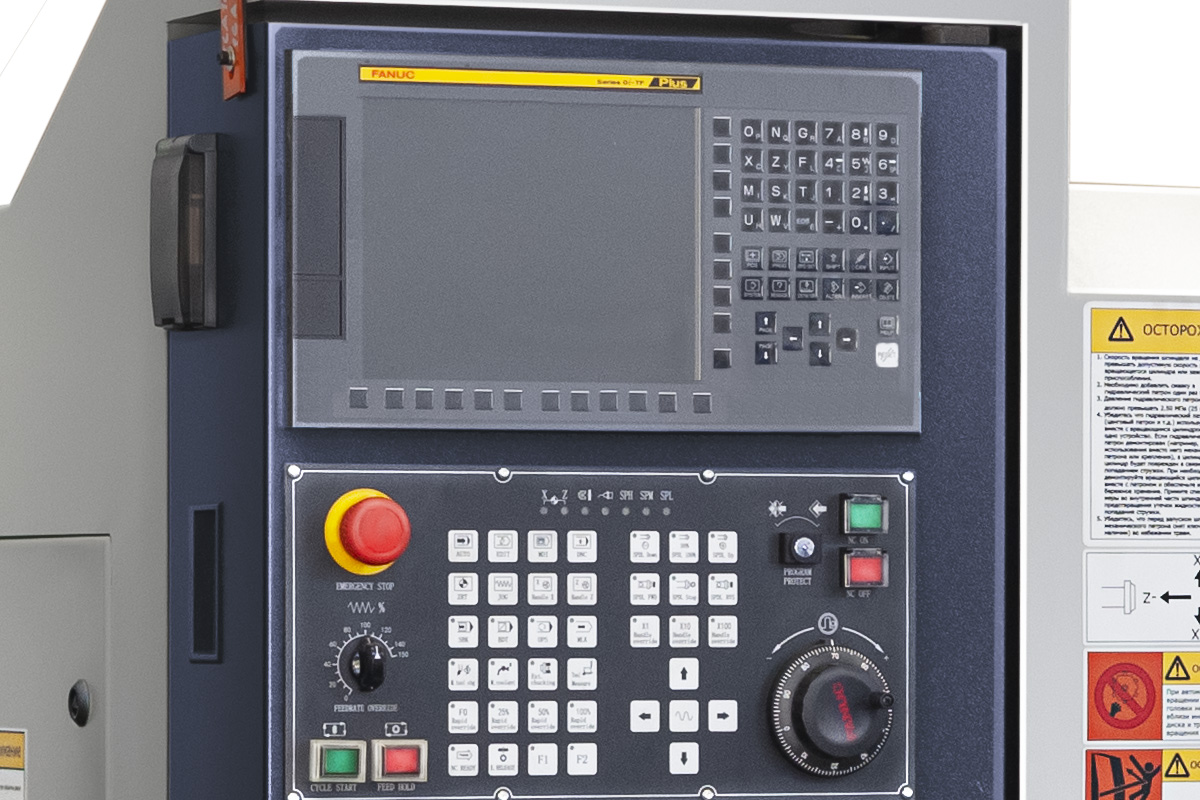

ЧПУ
ЧПУ серии 0i-F Plus вы получаете оптимальное по соотношению цена/функционал решение для большинства наиболее распространенных станочных задач. Серия 0i-F Plus это продолжение наиболее популярных серий ЧПУ 0 и 0i, однако управляющие программы, программы PMC, параметры и прочие данные ЧПУ полностью совместимы также со старшей серией 30i-B, что позволяет значительно экономить время и силы при переходе с одной серии на другую.
